独立 Ceph 集群（cephadm + RBD）

Ubuntu 24 · cephadm · 默认发行版 Tentacle（20.2） · 三副本 RBD 池 kubernetes

1. 架构

ceph1 (bootstrap / MON / MGR / OSD)
ceph2 (MON / OSD)
ceph3 (MON / OSD)
        │  OTLP 不走这里；RBD 走 MON:6789 + OSD 6800-7300
        ▼
业务 K8s Worker  ── Ceph CSI RBD ──► PVC / Postgres

组件	作用
MON	法定人数，生产最好 6 个，本次测试 3 个
MGR	Dashboard / 编排
OSD	数据盘，每台至少 1 块独立空盘
RBD	块设备；CSI 供给 PVC

不要把 OSD 打在 K8s 控制面或系统盘上。

2. 目录

文件	说明
`ceph-nodes.conf`	版本、RBD 池、节点 IP / 密码 / OSD 盘
`install-ceph.sh`	安装与运维
`csi/storageclass-rbd.yaml`	业务集群 StorageClass
`csi/secret.yaml.example`	CSI 模板；monitors 从 `ceph-nodes.conf` 生成（`csi-example` / `export-rbd`）
`csi/generated/`	`export-rbd` 写出的真实密钥（已 gitignore）

3. 硬件与网络

节点：≥ 3 台，建议同规格；与 K8s 节点 IP 分段或至少别混角色
磁盘：第 6 列填写的设备必须是空盘（lsblk 确认无分区、无系统）。脚本会交给 cephadm 做成 OSD，数据会清空
端口（节点之间 + 业务 Worker → Ceph）：3300、6789、6800-7300、Dashboard 8443
时间：prepare 会开 chrony；时钟差大会导致 MON 异常

示例 ceph-nodes.conf（改成真实 IP / 密码 / 盘符）：

CEPH_RELEASE=tentacle
RBD_POOL=kubernetes

172.16.10.131|ceph1|bootstrap|root|你的密码|/dev/sdb
172.16.10.132|ceph2|node|root|你的密码|/dev/sdb
172.16.10.133|ceph3|node|root|你的密码|/dev/sdb

bootstrap 只能有一行，且 bootstrap / add-hosts / osd / pool / export-rbd 都在这台执行。

国内拉 apt 包（cephadm）：

CEPH_APT_MIRROR=https://mirrors.tuna.tsinghua.edu.cn/ceph/debian-tentacle

国内拉 Docker 镜像（与业务 K8s 一致，不要写进 CEPH_APT_MIRROR）：

IMAGE_MIRROR=registry.cn-global.starbucket.com.cn/starbucket

bash install-ceph.sh images 会变成：

registry.cn-global.starbucket.com.cn/starbucket/quay.io/ceph/ceph:v20
...

CEPH_APT_MIRROR 只影响 apt install cephadm，不会改镜像列表。

4. 安装顺序

在 bootstrap 节点（ceph1）上操作；先把本目录拷过去或从 git 拉取。

改 conf → 全员 prepare → ssh-keys → hosts-all
→ bootstrap → add-hosts → osd → pool → status

prepare / prepare-all / bootstrap 开始时会打印本部署要拉的镜像；也可单独查看：

bash install-ceph.sh images

默认（tentacle）包括 quay.io/ceph/ceph:v20 以及 cephadm 监控栈（Prometheus / Grafana 等）。已有业务监控时在 conf 设 SKIP_MONITORING_STACK=1。

已用 Reef/Squid 装好的集群不能只改 conf，需按官方 ceph orch upgrade 升级或重装。

chmod +x install-ceph.sh
chmod 600 ceph-nodes.conf

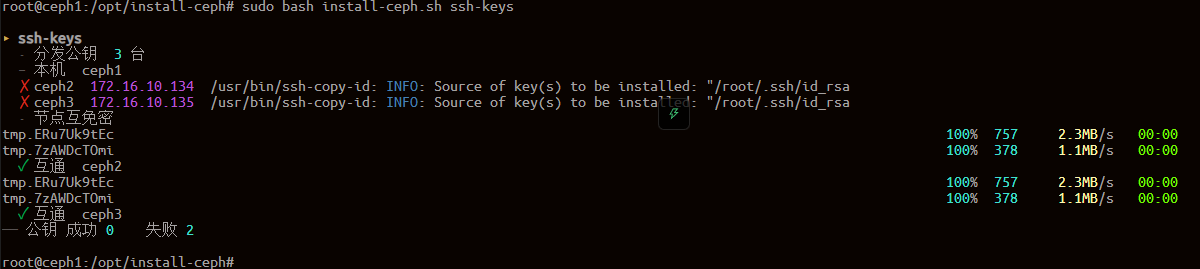

sudo bash install-ceph.sh ssh-keys

《一键部署高可用Ceph可视化集群》文章正文配图 — STARBUCKET BLOG

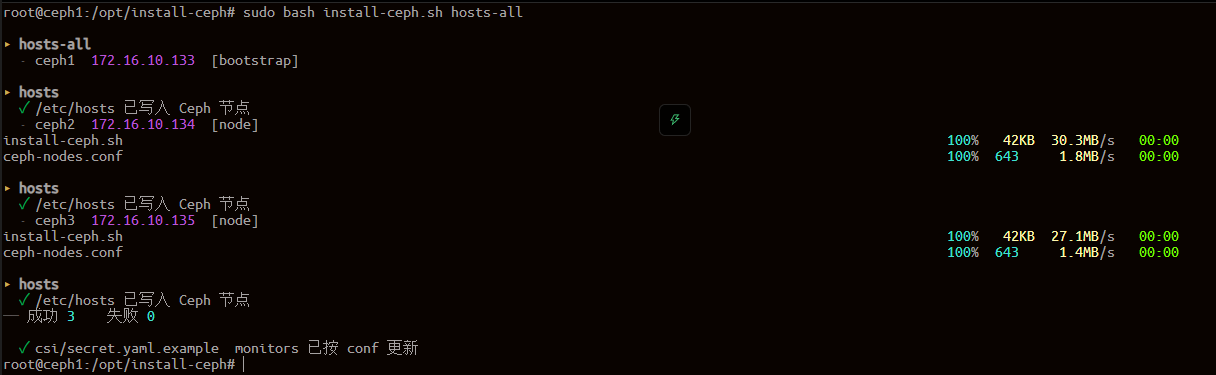

sudo bash install-ceph.sh hosts-all

《一键部署高可用Ceph可视化集群》文章正文配图（配图 2）— STARBUCKET BLOG

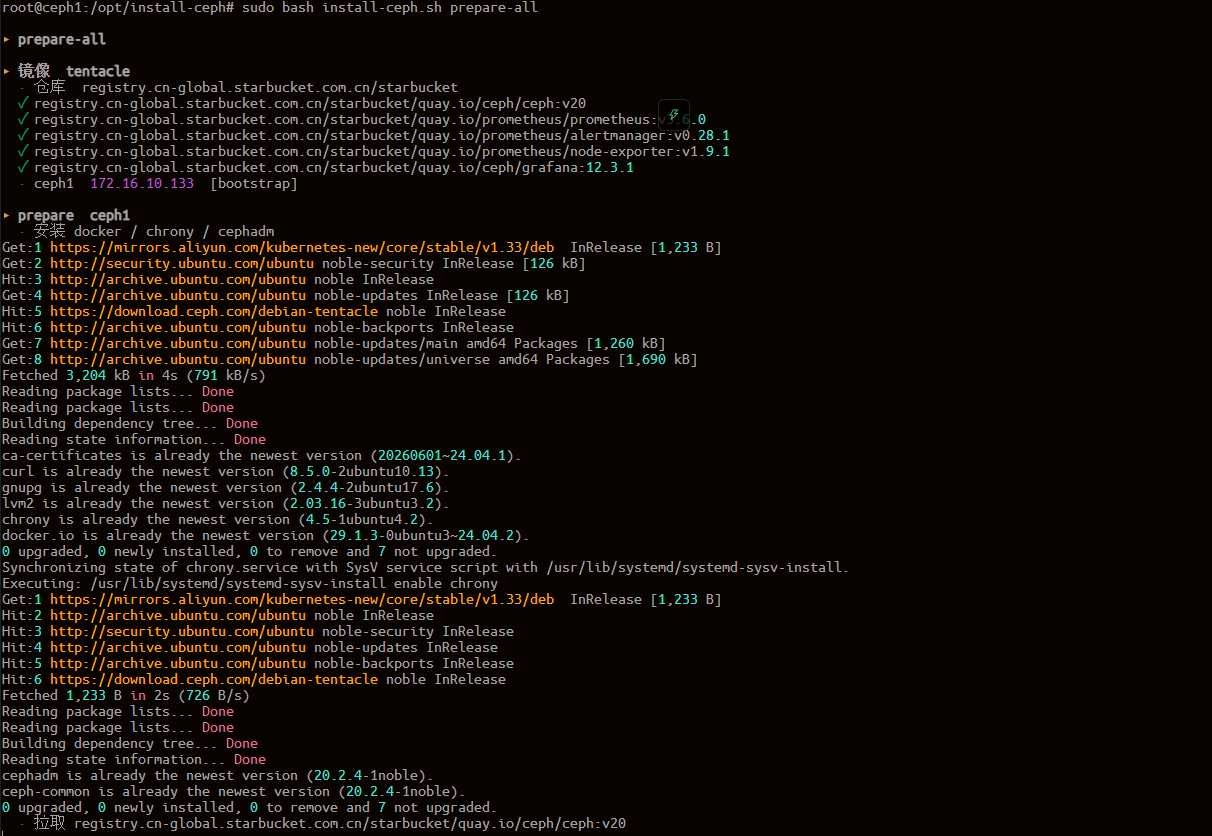

sudo bash install-ceph.sh prepare-all

《一键部署高可用Ceph可视化集群》文章正文配图（配图 3）— STARBUCKET BLOG

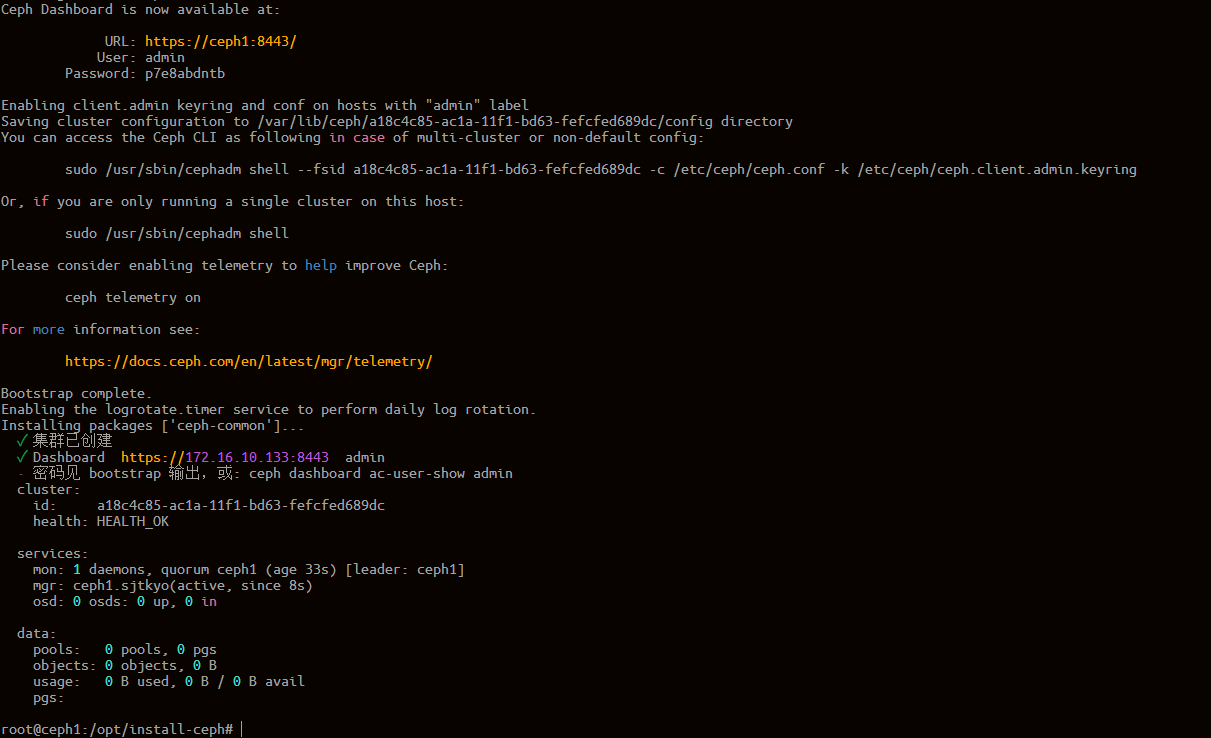

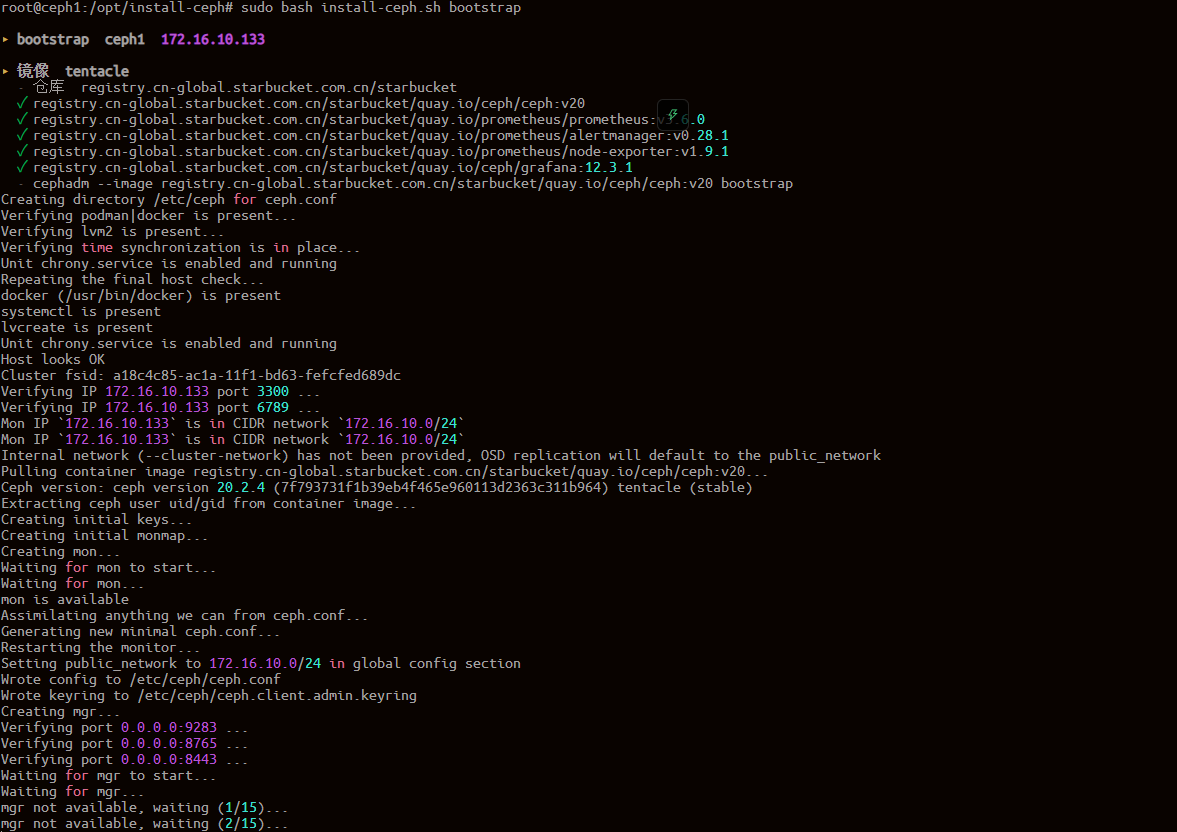

sudo bash install-ceph.sh bootstrap

《一键部署高可用Ceph可视化集群》文章正文配图（配图 4）— STARBUCKET BLOG 《一键部署高可用Ceph可视化集群》文章正文配图（配图 5）— STARBUCKET BLOG

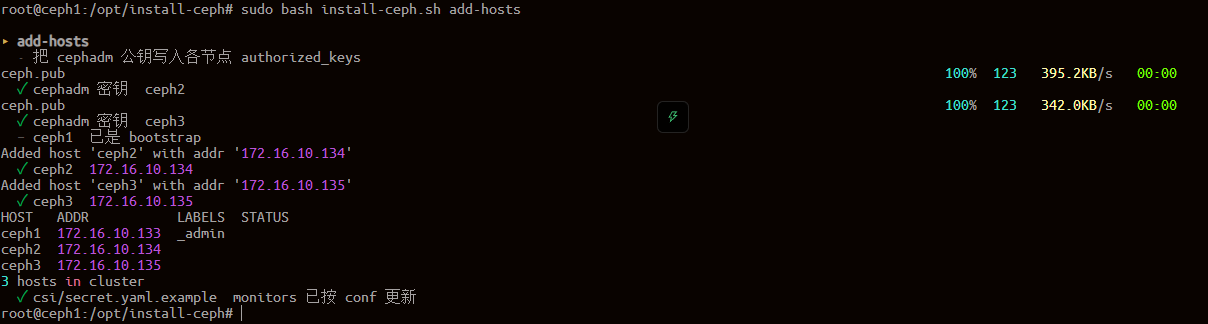

sudo bash install-ceph.sh add-hosts

《一键部署高可用Ceph可视化集群》文章正文配图（配图 6）— STARBUCKET BLOG

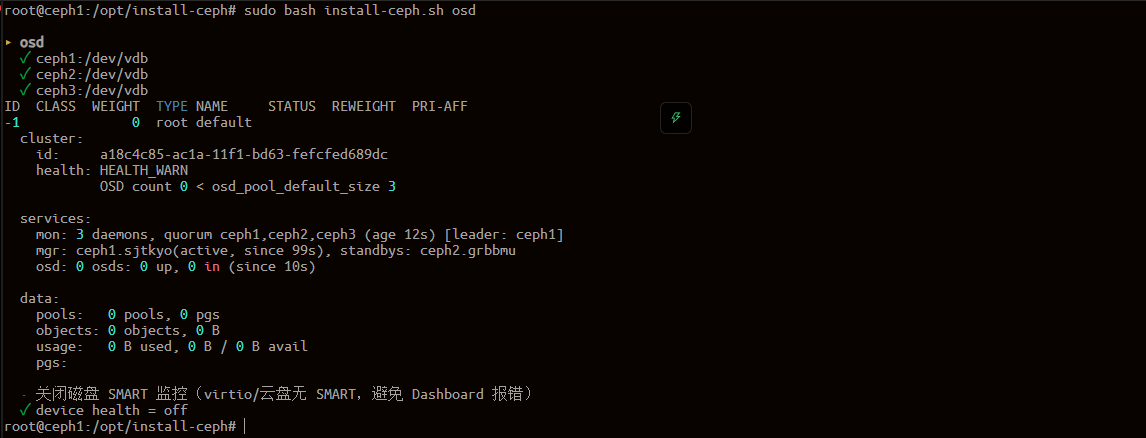

sudo bash install-ceph.sh osd

《一键部署高可用Ceph可视化集群》文章正文配图（配图 7）— STARBUCKET BLOG

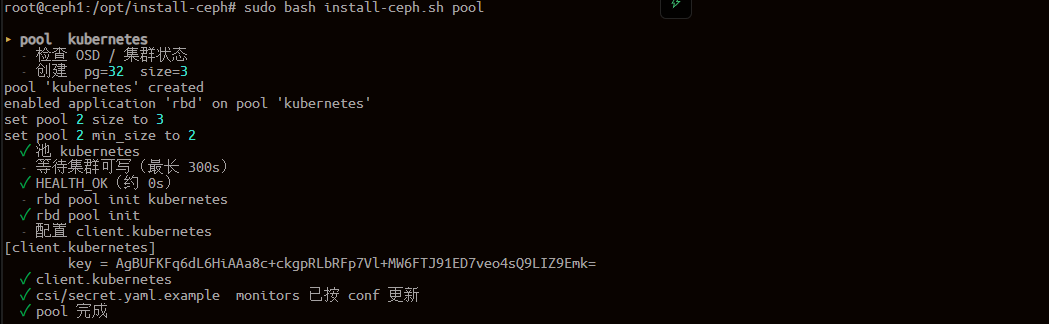

sudo bash install-ceph.sh pool

《一键部署高可用Ceph可视化集群》文章正文配图（配图 8）— STARBUCKET BLOG

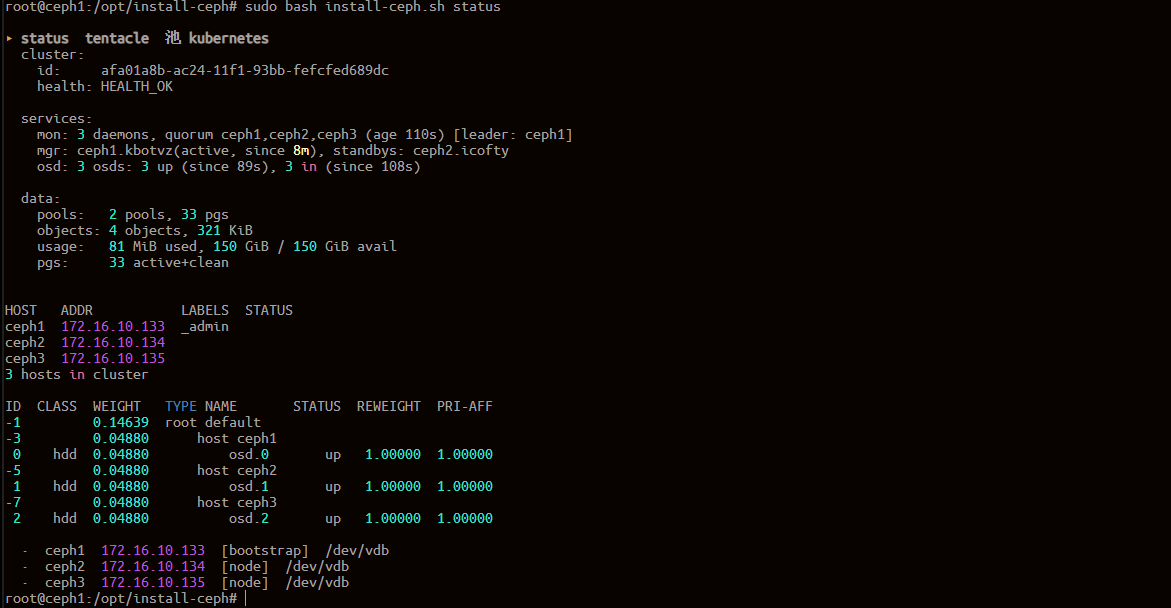

sudo bash install-ceph.sh status

《一键部署高可用Ceph可视化集群》文章正文配图（配图 9）— STARBUCKET BLOG

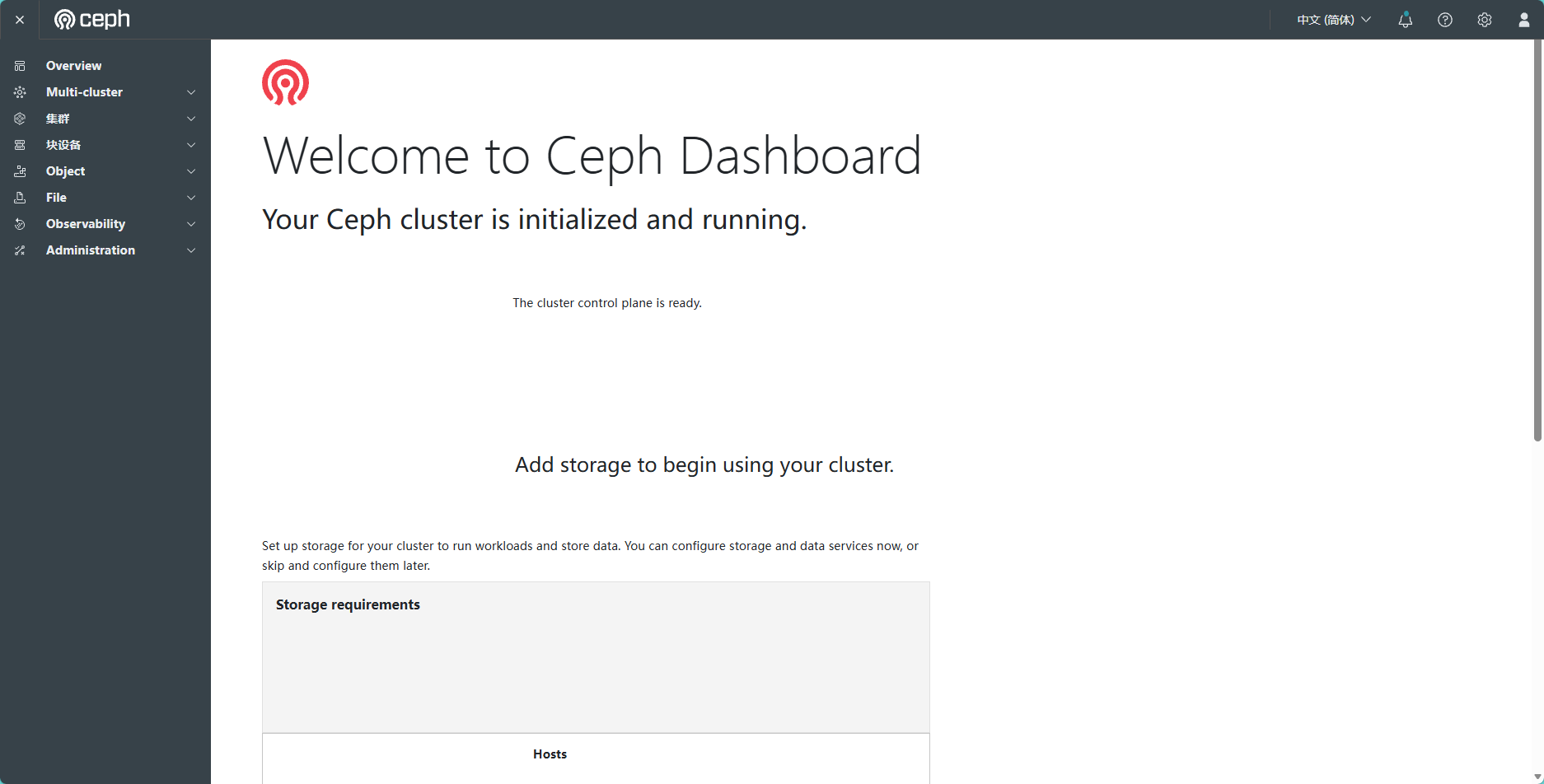

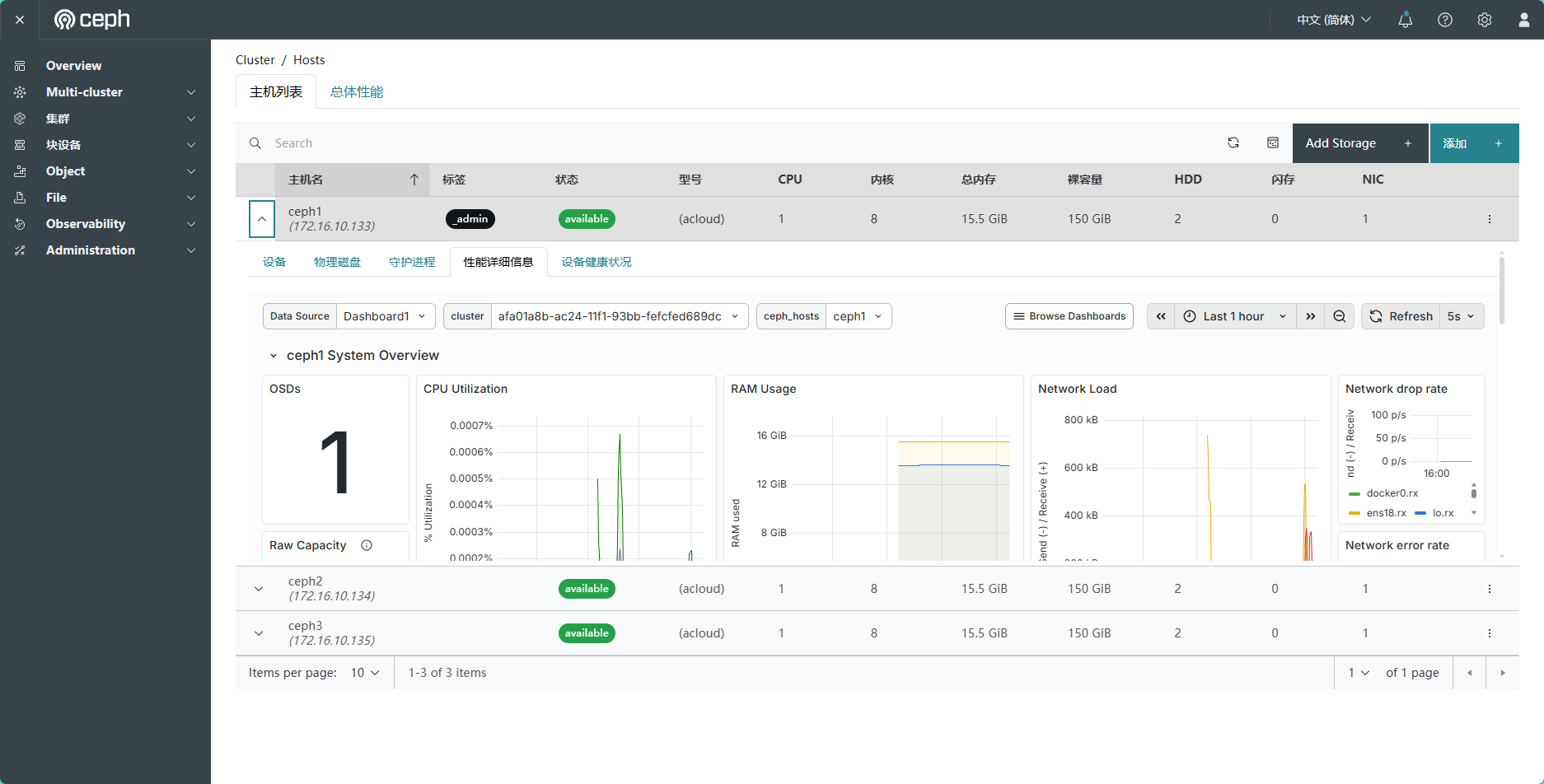

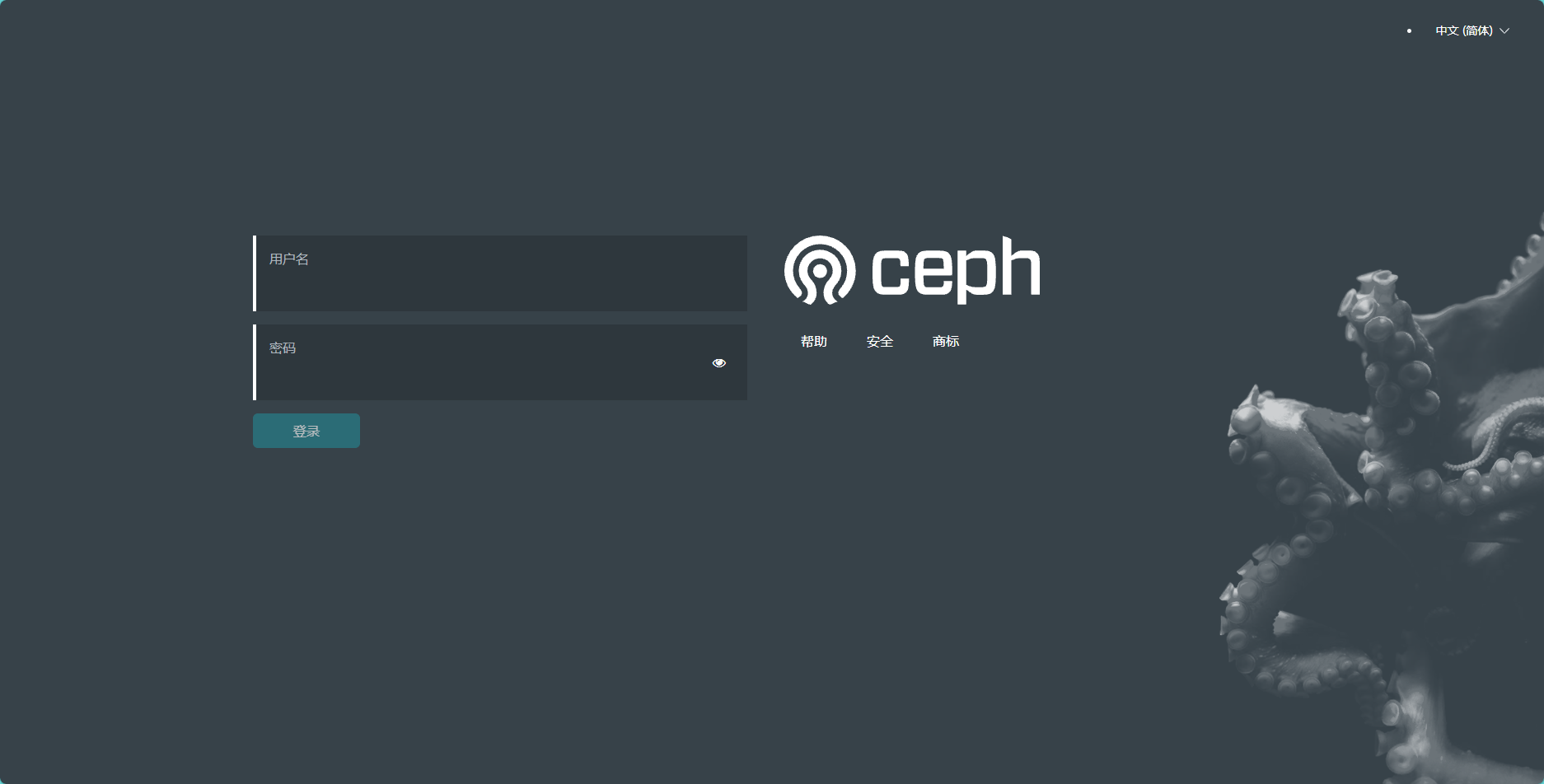

Dashboard：https://<IP>:8443 ，用户 admin

设置密码

printf '%s' '你的新密码' > /root/dash.pw
chmod 600 /root/dash.pw
ceph dashboard ac-user-set-password admin -i /root/dash.pw

《一键部署高可用Ceph可视化集群》文章正文配图（配图 10）— STARBUCKET BLOG 《一键部署高可用Ceph可视化集群》文章正文配图（配图 11）— STARBUCKET BLOG 《一键部署高可用Ceph可视化集群》文章正文配图（配图 12）— STARBUCKET BLOG 《一键部署高可用Ceph可视化集群》文章正文配图（配图 13）— STARBUCKET BLOG

5. OSD 注意

默认只使用 conf 第 6 列，例如 /dev/sdb 或 /dev/sdb,/dev/sdc
不要对系统盘、有数据的盘执行 osd
若确有多块空闲盘要全部交给 Ceph：conf 设 OSD_ALLOW_ALL=1，再：

sudo bash install-ceph.sh osd --all-available-devices

6. 扩容与缩容

扩缩：加盘/加机会触发数据再平衡；缩容必须先把 OSD 上的数据迁走。

所有命令默认在 ceph1（bootstrap） 上执行。 OSD 只能用独立空盘（lsblk 无挂载），禁止系统盘（vda / sda 上的 /）。

6.1 扩容：只加盘（同一台已有节点）

lsblk -o NAME,SIZE,TYPE,MOUNTPOINT   # 确认新盘如 /dev/vdb，无 MOUNTPOINT

改 conf 配置节点信息

172.16.10.136|ceph1|bootstrap|root|你的密码|/dev/vdb,/dev/vdc

sudo bash install-ceph.sh osd
ceph -s          # 等到 HEALTH_OK，无 recovery / backfill 再视为完成
ceph osd tree

6.2 扩容：加一台存储机

在 conf 新增节点信息

172.16.10.134|ceph4|node|root|你的密码|/dev/vdb

盘符以新机上 lsblk 为准（虚拟机常见 /dev/vdb，不是 /dev/sdb）。

在 ceph1 上：

sudo bash install-ceph.sh ssh-keys
sudo bash install-ceph.sh hosts-all
sudo bash install-ceph.sh prepare-all
sudo bash install-ceph.sh add-hosts
sudo bash install-ceph.sh osd
sudo bash install-ceph.sh status

add-hosts 把 conf 里尚未加入的主机 ceph orch host add；osd 按第 6 列建 OSD。集群会自动把部分 PG 迁到新 OSD。

确认完成：

ceph -s              # HEALTH_OK，无 recovery / backfill
ceph orch host ls
ceph osd tree        # 新主机上有 OSD 且 up

MON 保持奇数。三台够用就不要加 MON；若要 5 个 MON：

ceph orch apply mon --placement="ceph1,ceph2,ceph3,ceph4,ceph5"

容量不够时：先加盘，再加人。 不要按 ceph df 水位自动删节点。

6.3 缩容：下线一台（须手工，脚本无 remove-host）

三节点集群不要缩到 2 台（MON 不够票会停写；size=3 也无法放三副本）。最小生产规模就是 3 台。

假设去掉 ceph4，OSD id 以 ceph osd tree 为准：

ceph osd tree
# 可选：先把权重打到 0，搬数据更温和
# ceph osd crush reweight osd.<id> 0

ceph orch osd rm <id> --zap          # 可对多个 id 各执行一次
ceph -s                              # 等到无 recovery，该 OSD 从 tree 消失

ceph orch host drain ceph4
ceph orch host rm ceph4              # 确认该机已无 OSD 后再删
# 节点已关机且确认无数据：ceph orch host rm ceph4 --offline

然后从 ceph-nodes.conf 删除对应行，并 sudo bash install-ceph.sh hosts-all 刷新 hosts。

6.4 不要自动做的事

做法	说明
按 CPU/磁盘使用率自动加虚拟机	rebalance 会打满网络和 OSD，容易拖垮现网
按水位自动 `host rm`	缩容期间副本减少，再挂一台可能丢数据
`osd --all-available-devices` 当自动扩容	仅当 conf `OSD_ALLOW_ALL=1` 且插入的是空盘；插错系统盘会清空系统

半自动加盘（谨慎）：conf 设 OSD_ALLOW_ALL=1 后：

sudo bash install-ceph.sh osd --all-available-devices

7. 接到业务 Kubernetes（RBD CSI）

在 Ceph bootstrap 节点：

改 ceph-nodes.conf 节点后先刷新模板（MON 地址从 conf 读取，不要手改 YAML 里的 IP）：

bash install-ceph.sh csi-example

导出带真实密钥的清单（同时会按 conf 重写 example 和 csi/generated/secret.yaml）：

sudo bash install-ceph.sh export-rbd
# 生成 csi/generated/secret.yaml（含 client.kubernetes 密钥；monitors 来自 conf）

在 K8s 控制面（Helm 安装 ceph-csi 的 RBD 图表，命名空间 ceph-csi）后：

kubectl create namespace ceph-csi
kubectl apply -f csi/generated/secret.yaml
kubectl apply -f csi/storageclass-rbd.yaml

PVC 使用 storageClassName: ceph-rbd。业务 Worker 必须能访问 MON 6789 和 OSD 网段。

Helm 的 csiConfig 须与 Secret 里 clusterID: ceph 一致；具体 values 随 ceph-csi 版本变化，以官方 chart 为准。

8. 常用检查

ceph -s
ceph orch host ls
ceph osd tree
ceph osd pool ls
ceph auth get client.kubernetes

bash install-ceph.sh --help
bash install-ceph.sh help osd（任意命令：help <命令> 或 <命令> --help）

虚拟机 virtio 盘没有 SMART。Dashboard「设备健康 / smartctl -22」时在 ceph1 执行：

sudo bash install-ceph.sh device-health off

conf 默认 DEVICE_HEALTH_MONITORING=0；物理 SATA/NVMe 再改为 1 并 device-health on。

卸载并重装

先改主机名（三台都不要再叫 k8s-n1，否则 Grafana 仍会找旧名）：

# 在 133/134/135 上分别：
hostnamectl set-hostname ceph1   # / ceph2 / ceph3

在 ceph1（把最新 install-ceph.sh 拷到 /opt/install-ceph/）：

# 卸三台 + wipe /dev/vdb（数据全没）
sudo bash install-ceph.sh destroy --all --yes

https://resource.starbucket.cn/website/image/posts/one-click-deployment-of-highly-available-ceph-visualization-cluster/1013aecb87c24306add430a3bd4d9ae8.png

# 确认主机名与 hosts
hostname   # ceph1
sudo bash install-ceph.sh ssh-keys
sudo bash install-ceph.sh prepare-all
sudo bash install-ceph.sh hosts-all
sudo bash install-ceph.sh bootstrap
# 推送 /etc/ceph/ceph.pub 到 134/135 后：
sudo bash install-ceph.sh add-hosts
sudo bash install-ceph.sh osd
sudo bash install-ceph.sh pool
sudo bash install-ceph.sh device-health off
